Cuando hablamos de cumplir con el Código de Red no significa únicamente tener un estudio, un expediente o un Plan de Trabajo. Al final, lo que debe cumplir es el comportamiento eléctrico del Centro de Carga y la forma en que éste interactúa con el Sistema Eléctrico Nacional. Aunque parece una diferencia sencilla, en la práctica cambia la forma en que debe hacerse una evaluación.
El Código de Red establece requerimientos relacionados con tensión, frecuencia, corto circuito, factor de potencia, protecciones y calidad de la potencia, entre otros aspectos. Por eso, cuando se evalúa un Centro de Carga, la primera pregunta no debería ser “¿qué documento necesito?”, sino:
¿Cómo se está comportando eléctricamente mi instalación en el Punto de Conexión?
Actualmente, el Código de Red vigente continúa siendo el expedido mediante la Resolución RES/550/2021. Su Manual Regulatorio de Requerimientos Técnicos para la Conexión de Centros de Carga aplica a las instalaciones conectadas o que pretendan conectarse al Sistema Eléctrico Nacional en Media o Alta Tensión. Los Centros de Carga en Baja Tensión no son objeto de este Manual.

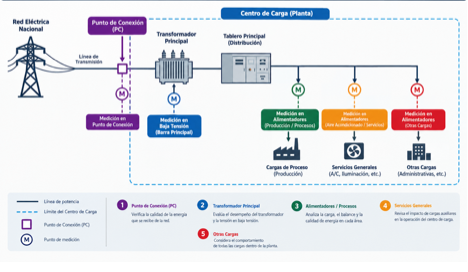

El Punto de Conexión es la referencia
Uno de los errores que más se pueden cometer al evaluar la calidad de energía de una planta es concentrarse únicamente en lo que ocurre dentro de la instalación.
Una medición realizada en un tablero, un CCM o directamente en la alimentación de una carga crítica puede ser muy útil para encontrar el origen de un problema interno, pero eso no significa necesariamente que esa medición represente el cumplimiento del Código de Red.
El propio Manual establece que, salvo que se indique algo diferente, los requerimientos técnicos para los Centros de Carga se refieren al Punto de Conexión. Es decir, al punto donde la instalación interactúa eléctricamente con la Red Nacional de Transmisión o las Redes Generales de Distribución.
Esto es importante porque una perturbación puede ser considerable dentro de la planta y atenuarse antes de llegar al Punto de Conexión. Pero también puede suceder lo contrario: una condición que internamente parece poco relevante puede tener un efecto importante dependiendo de las características de la red.
Por eso, no basta con saber qué está pasando en un punto determinado de la instalación. Hay que entender qué está ocurriendo en el punto donde la planta realmente interactúa con la red.
¿Qué variables debe revisar un Centro de Carga?
No todos los Centros de Carga tienen exactamente las mismas obligaciones. El Código distingue principalmente entre instalaciones en Media Tensión con demanda contratada menor a 1 MW, instalaciones en Media Tensión con demanda igual o superior a 1 MW e instalaciones conectadas en Alta Tensión.
Por ejemplo, para Centros de Carga en Media Tensión con demanda contratada menor a 1 MW no aplica el requerimiento de factor de potencia y, en materia de calidad de la potencia, únicamente aplica el requerimiento de desbalance. Para Centros de Carga en Media Tensión con demanda igual o superior a 1 MW y para los conectados en Alta Tensión, el alcance es mayor.
En términos prácticos, una evaluación técnica debería considerar al menos los siguientes puntos:
| Variable | ¿Qué interesa evaluar? | Error frecuente |
| Tensión y frecuencia | Capacidad de la instalación para permanecer conectada dentro de los rangos requeridos | Revisar únicamente valores promedio |
| Corto circuito | Niveles máximos y mínimos en el Punto de Conexión y compatibilidad con equipos y protecciones | Utilizar valores históricos sin confirmar las condiciones actuales de la red |
| Factor de potencia | Comportamiento de potencia activa y reactiva en el Punto de Conexión | Evaluar únicamente el promedio mensual |
| Armónicos | Corrientes armónicas individuales y Distorsión Armónica Total de Demanda | Comparar THD directamente contra un límite sin calcular la condición aplicable |
| Flicker | Severidad de las fluctuaciones rápidas de tensión mediante Pst y Plt | Confundir variaciones lentas de tensión con flicker |
| Desbalance | Componentes de secuencia negativa de tensión y corriente | Revisar solamente diferencias entre valores RMS por fase |
| Protecciones | Ajustes, capacidad interruptiva y coordinación con la red | Evaluarlas de forma aislada de los niveles de corto circuito |
Factor de potencia: el requerimiento cambió en 2026
Este punto merece especial atención porque el propio Código de Red estableció una transición para este requerimiento.
Desde el 9 de abril de 2026, los Centros de Carga sujetos a este requerimiento deben mantener un factor de potencia entre 0.97 en atraso y 1.0 en el Punto de Conexión. La evaluación se realiza con mediciones cada cinco minutos y el requerimiento debe cumplirse al menos durante el 95% del tiempo en un periodo mensual.
Esto cambia bastante la manera de evaluar el factor de potencia.
Tener un factor de potencia promedio de 0.98 o 0.99 no necesariamente significa que la instalación esté cumpliendo. Lo importante es revisar el comportamiento durante el periodo completo de evaluación.
Esto puede ser especialmente relevante en instalaciones donde existen variaciones importantes de producción, motores de gran capacidad, bancos de capacitores o cargas que operan en diferentes ciclos.
Una planta puede tener un buen factor de potencia durante buena parte del día y, aun así, presentar periodos en los que la demanda de potencia reactiva aumenta y el valor cae por debajo del límite.
Por eso, antes de seleccionar una solución de compensación, conviene entender cómo se comporta la potencia activa y reactiva a lo largo de la operación real de la planta.
Armónicos: no existe un único límite para todas las plantas
Otro error frecuente es preguntar:
“¿Cuál es el THD permitido por el Código de Red?”
La respuesta no es un único número.

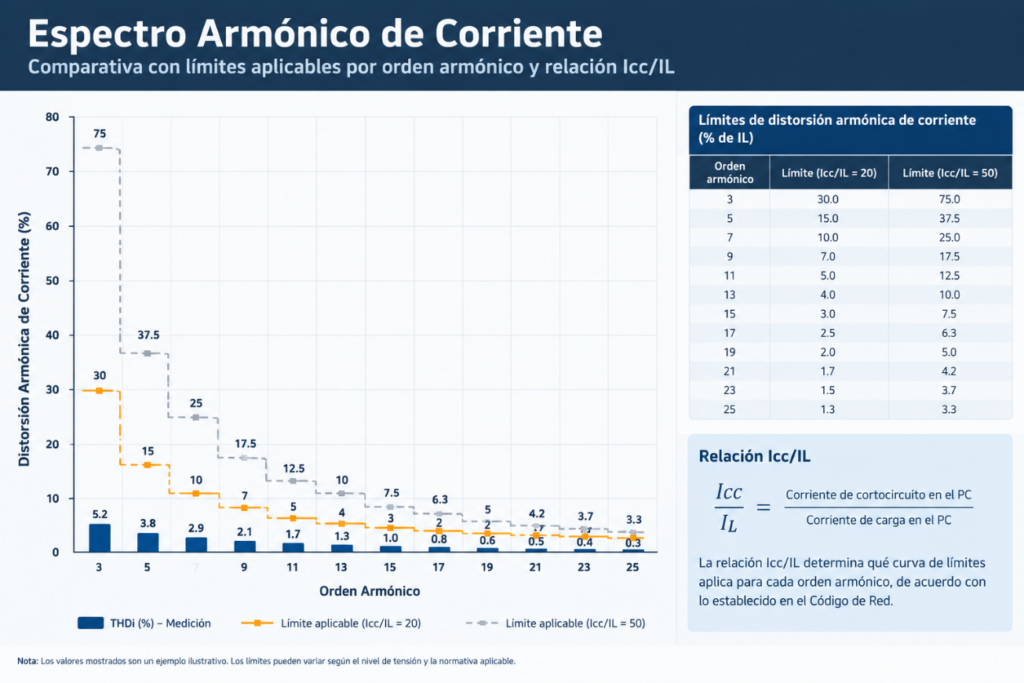

Para los Centros de Carga, la evaluación regulatoria se realiza sobre distorsión armónica de corriente, y los límites dependen tanto del nivel de tensión como de la relación entre la corriente máxima de corto circuito y la corriente máxima de carga, Icc/IL, en el Punto de Conexión.
En términos sencillos, esta relación permite considerar qué tan fuerte es la red respecto a la carga conectada.
La misma corriente armónica puede tener un impacto diferente dependiendo de la impedancia y de la fortaleza de la red. Por eso, no es correcto tomar un valor de THD de manera aislada y compararlo directamente contra un límite sin conocer primero las condiciones aplicables al Centro de Carga.
Además, el Código establece la evaluación de los armónicos individuales mediante el percentil 95 de registros de diez minutos durante siete días naturales. La Distorsión Armónica Total de Demanda, o DATD, también debe evaluarse utilizando registros de diez minutos y permanecer dentro de su límite al menos durante el 95% del periodo semanal.
Por eso, tomar únicamente el valor instantáneo que aparece en la pantalla de un medidor no es suficiente para emitir un diagnóstico de cumplimiento.
La medición debe analizarse considerando el periodo de evaluación y las condiciones bajo las cuales está operando la planta.
Flicker y desbalance: problemas diferentes que pueden compartir una misma causa
El flicker está relacionado con fluctuaciones repetitivas de tensión. Puede aparecer, por ejemplo, cuando existen cargas que presentan cambios rápidos de potencia o ciclos de operación muy variables.
El Código utiliza los indicadores Pst, asociado a la severidad de corto plazo, y Plt, asociado a un periodo más largo. Para Centros de Carga en Media y Alta Tensión establece límites de Pst ≤ 1 y Plt ≤ 0.8, evaluados mediante el percentil 95 de los registros semanales.
El desbalance es un fenómeno diferente.
En un sistema trifásico ideal, las tres fases tienen magnitudes equivalentes y una separación angular uniforme. Las cargas monofásicas, una distribución asimétrica de las cargas o determinadas condiciones de la propia instalación pueden alterar este equilibrio.
Para el desbalance de tensión, el límite establecido en el Punto de Conexión es de 2%, utilizando el percentil 95 semanal. Para corriente, el límite es de 15% y se evalúa con el valor promedio semanal.
Aunque ambos fenómenos forman parte de la calidad de la potencia, su origen y, por lo tanto, su solución puede ser completamente diferentes.
Esto es importante porque encontrar un desbalance no significa automáticamente que la solución sea redistribuir cargas, de la misma manera que encontrar flicker no significa automáticamente que se deba instalar un equipo de compensación dinámica. Primero, hay que identificar qué está provocando el fenómeno.
Medir es necesario; diagnosticar requiere entender el sistema
Una campaña de medición permite saber qué está ocurriendo. Pero no necesariamente permite saber por qué está ocurriendo. En la evaluación de sistemas industriales es común encontrar un incumplimiento y descubrir posteriormente que su origen no puede atribuirse a un solo equipo.
La impedancia de la red, el nivel de corto circuito, la operación de los transformadores, la conexión de bancos de capacitores, los convertidores electrónicos y el perfil operativo de la planta pueden interactuar entre sí. Por eso, después de realizar la medición normalmente existe una segunda parte del trabajo: reconstruir eléctricamente el problema.
En el caso de los armónicos, por ejemplo, no basta con identificar qué órdenes están elevados. También hay que entender cómo interactúan las corrientes generadas por las cargas con la impedancia del sistema.
En factor de potencia, es necesario revisar cómo cambia la demanda de potencia reactiva durante las diferentes condiciones de operación.
En flicker, no solamente importa cuánto cambia la carga, sino también qué tan rápido ocurre ese cambio y cuál es la fortaleza eléctrica de la red.
En otras palabras, la medición nos dice qué está pasando; el análisis eléctrico nos ayuda a entender por qué está pasando.
Cumplimiento documental y cumplimiento eléctrico no son lo mismo
El Código de Red contempla un Plan de Trabajo cuando un Centro de Carga identifica que se encuentra en incumplimiento. Este documento debe señalar las causas, las acciones previstas y los tiempos considerados para alcanzar el cumplimiento.
Sin embargo, presentar un Plan de Trabajo no elimina las demás obligaciones.
La propia regulación señala que su entrega no exime del cumplimiento y que la futura realización de estudios eléctricos no se considera, por sí sola, una acción correctiva, esta es una distinción importante.
Una instalación puede tener un expediente perfectamente organizado y continuar presentando un problema eléctrico; de la misma forma, comprar un banco de capacitores, un filtro armónico, un SVC o un STATCOM antes de entender el problema tampoco garantiza que se vaya a resolver.
Primero hay que entender el problema y después definir la tecnología que realmente se necesita.
Esto puede parecer evidente, pero en proyectos de calidad de energía es una de las decisiones que más impacto tiene en el resultado final.
El objetivo debería ir más allá de pasar una evaluación
Una revisión de Código de Red bien realizada también puede revelar problemas que tienen efectos directos sobre la operación de la planta.
Sobrecalentamiento, disparos de protecciones, variaciones de tensión, pérdidas adicionales, estrés sobre equipos o incluso limitaciones para futuras ampliaciones pueden estar relacionados con condiciones que también afectan el cumplimiento. Por eso, la pregunta no debería ser únicamente si la instalación “cumple” o “no cumple”.
Lo realmente útil es entender:
¿Qué está ocurriendo eléctricamente en el Punto de Conexión? ¿Qué está provocando esa condición?
¿Cómo cambia el comportamiento bajo las diferentes condiciones de operación de la planta?
A partir de ahí se puede determinar si es necesario modificar una condición operativa, ajustar protecciones, redistribuir cargas, incorporar compensación reactiva, implementar filtrado armónico o evaluar soluciones dinámicas. La respuesta depende de cada sistema.
No todas las plantas tienen el mismo problema y, por lo tanto, no todas necesitan la misma solución. El Código de Red establece los límites. El trabajo de ingeniería consiste en entender cómo llegar a ellos, pero sin perder de vista cómo opera realmente la instalación.
